مبدل حرارتی پوسته و لوله ممکن است از بیرون ساده به نظر برسد.
اما در داخل، صدها یا حتی هزاران لوله باید تحت شرایط حرارتی، هیدرولیکی و مکانیکی به دقت کنترل شده با هم کار کنند.
برای کارخانه های شیمیایی، تاسیسات نفت و گاز، نیروگاه ها و صنایع فرآیندی، طراحی ضعیف مبدل حرارتی می تواند منجر به موارد زیر شود:
راندمان انتقال حرارت پایین افت فشار بالا رسوب کردن. خرابی لوله خوردگی. خاموشی های برنامه ریزی نشده
بنابراین مهندسان قبل از سفارش مبدل حرارتی پوسته و لوله چه چیزی را باید در نظر بگیرند؟
مبدل حرارتی باید بر اساس وظیفه فرآیند واقعی طراحی شود.
اطلاعات مهم شامل:
یک سازنده مبدل حرارتی قابل اعتماد نباید به سادگی یک مدل استاندارد را بدون درک شرایط واقعی فرآیند نقل قول کند.
برای پروژه هایی که نیاز به استانداردهای بین المللی مخازن تحت فشار دارند، یک مبدل حرارتی ASME نیز باید با توجه به الزامات طراحی، مواد، ساخت، بازرسی و آزمایش قابل ارزیابی ارزیابی شود.
یک مبدل حرارتی که با آب تمیز کار می کند، نیازهای مواد کاملاً متفاوتی از یک جابجایی دارد:
محیط اسیدی | کلریدها | بخار متانول | روغن با دمای بالا | آب دریا | حلال های شیمیایی
مواد لوله، مواد لوله و مواد پوسته باید مطابق با محیط خدمات واقعی انتخاب شوند.
برای کاربردهای بسیار خورنده، موادی مانند تیتانیوم، فولاد ضد زنگ دوبلکس، آلیاژهای فوق دوبلکس یا نیکل ممکن است در مواردی که توجیه فنی دارند در نظر گرفته شوند.
هدف صرفاً انتخاب گرانترین مواد نیست.
هدف انتخاب ماده ای است که مقاومت در برابر خوردگی، استحکام مکانیکی، عملکرد حرارتی و عمر مفید مورد نیاز را در شرایط عملیاتی واقعی فراهم کند.
مبدل های حرارتی پوسته و لوله ممکن است تفاوت دمایی قابل توجهی را بین سیالات سمت پوسته و سیال سمت لوله تجربه کنند.
مواد و دماهای مختلف می توانند انبساط حرارتی ایجاد کنند که در طراحی مکانیکی و حرارتی باید در نظر گرفته شود.
به همین دلیل است که پیکربندی های مختلف برای برنامه های مختلف استفاده می شود:
ورق لوله ثابت → U-Tube → سر شناور
پیکربندی صحیح به تفاوت دما، نیازهای تمیز کردن، استراتژی نگهداری و شرایط فرآیند بستگی دارد.

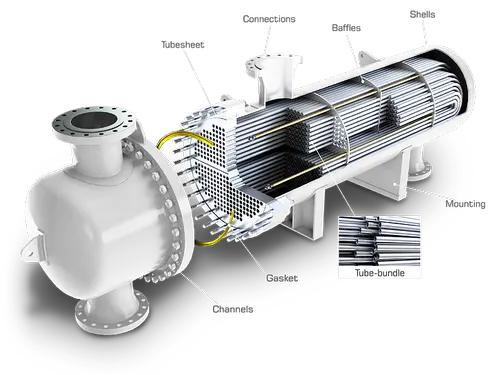

مبدل حرارتی صرفاً یک پوسته با لوله های نصب شده در داخل نیست.

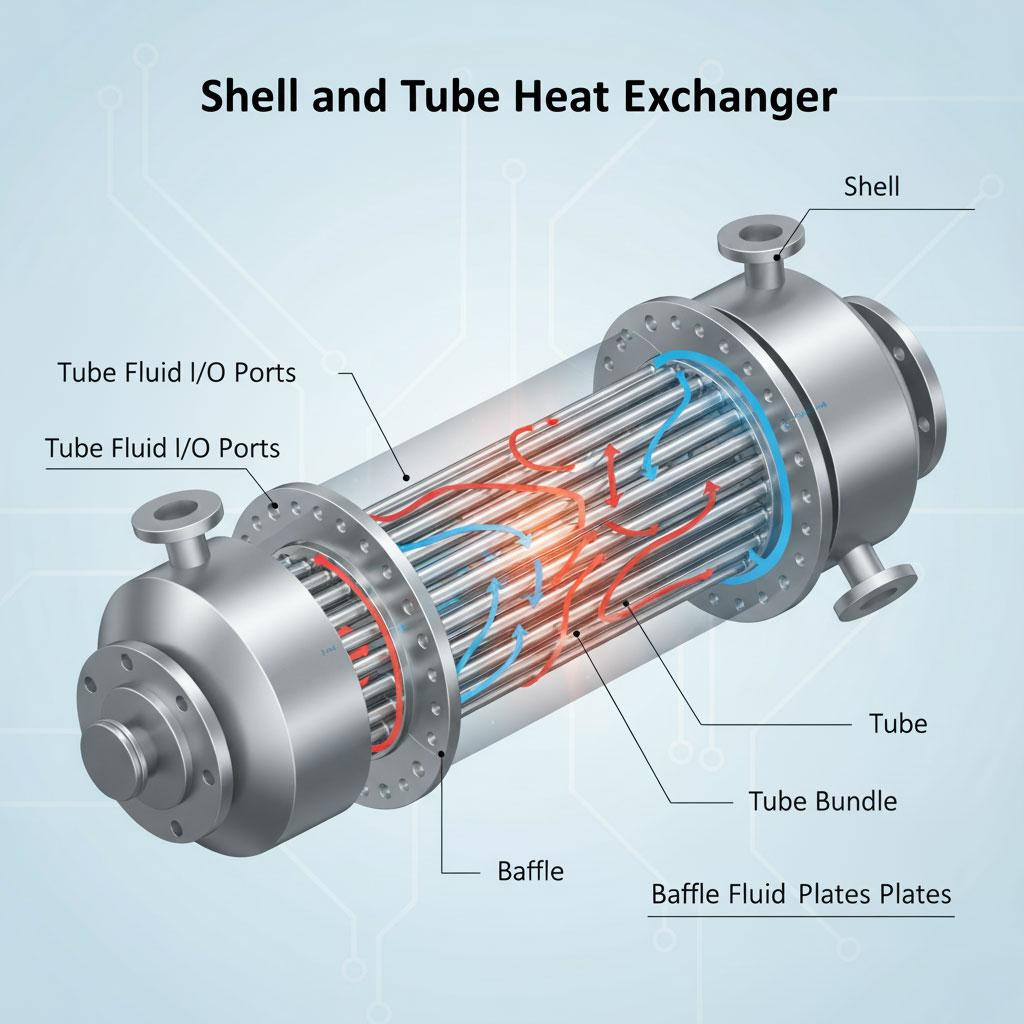

باندل لوله یکی از اجزای کلیدی است که بر عملکرد انتقال حرارت، افت فشار، مقاومت در برابر لرزش و نگهداری تأثیر می گذارد.
مهندسان ممکن است لازم باشد موارد زیر را در نظر بگیرند:
چیدمان ضعیف لوله می تواند افت فشار را افزایش دهد یا بازده حرارتی را کاهش دهد، در حالی که طراحی مکانیکی نامناسب ممکن است خطر ارتعاش لوله و خرابی زودرس را افزایش دهد.
خرابی لوله می تواند منجر به آلودگی متقاطع بین دو سیال فرآیند شود.
در کاربردهای شیمیایی و پتروشیمی، این می تواند به یک مسئله عملیاتی جدی تبدیل شود.
بنابراین کیفیت ساخت به اندازه عملکرد حرارتی اهمیت دارد.
اتصالات لوله به ورق لوله، جوشکاری، انبساط لوله، NDT و آزمایش فشار همگی باید به درستی کنترل شوند.
یک مبدل حرارتی که به درستی روی کاغذ طراحی شده است، هنوز به ساخت و بازرسی کنترل شده نیاز دارد تا عملکرد قابل اعتمادی را در این زمینه ارائه دهد.
پروژه های بین المللی EPC اغلب به بیش از خود تجهیزات نیاز دارند.
اسناد معمولی ممکن است شامل موارد زیر باشد:
GA Drawing | طراحی ساخت | گواهی مواد | اسناد جوشکاری | گزارش های NDT | گزارش تست هیدرواستاتیک | گزارش بازرسی | اطلاعات پلاک | کتاب داده های نهایی
برای پروژه های صنعتی نیازمند، اسناد مهندسی قابلیت ردیابی را در طول ساخت، بازرسی و تحویل نهایی فراهم می کند.
در Wuxi Yiteng، تیم‌های مهندسی و تولید با هم کار می‌کنند تا پروژه‌های مبدل حرارتی سفارشی شده را از شفاف‌سازی فنی تا تحویل نهایی، پشتیبانی کنند.
خواه به یک ورق لوله ثابت، لوله U، سر شناور یا پیکربندی تخصصی دیگری نیاز داشته باشید، یک مبدل حرارتی سفارشی را می توان با توجه به نیازهای فرآیند واقعی شما توسعه داد.
پارامترهای کلیدی ممکن است شامل موارد زیر باشد:
وظیفه حرارتی + نرخ جریان + دما + فشار + مواد + شرایط رسوب
با ارزیابی این پارامترها با هم، مهندسان می توانند به جای انتخاب ساده یک مدل کاتالوگ استاندارد، یک پیکربندی، مواد و چیدمان لوله مناسب را تعیین کنند.
قبل از سفارش، اطمینان حاصل کنید که تامین کننده شما نه تنها منطقه انتقال حرارت مورد نیاز، بلکه خواص سیال، شرایط عملیاتی، خطرات خوردگی، افت فشار، انبساط حرارتی و الزامات نگهداری را نیز درک کرده است.
اینجاست که تجربه مهندسی می‌تواند بین خرید ساده تجهیزات و انتخاب یک راه‌حل فرآیند قابل اعتماد طولانی مدت تفاوت ایجاد کند.
داده های فرآیند خود را برای بررسی مهندسی و راه حل مبدل حرارتی سفارشی به Wuxi Yiteng ارسال کنید.
